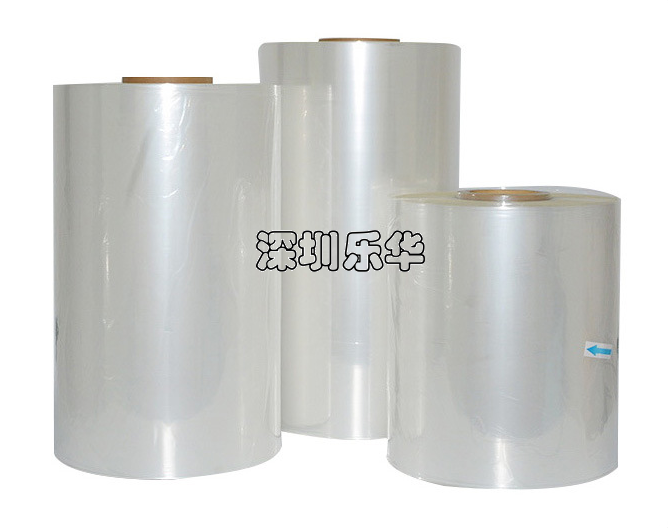

收縮膜材料的選擇

1.PVC（聚氯乙烯）：PVC收縮膜的透明性好、收縮率較高，在40％～60％之間，而且其成本較低，抗拉伸強度大，溫度收縮范圍大，對熱源要求不高，主要加工熱源是熱空氣、紅外線或二者的結(jié)合。但是PVC收縮膜環(huán)保性差，PVC難回收，燃燒時產(chǎn)生毒氣，不利于環(huán)保，在歐洲、日本已禁止使用。但在我國由于對環(huán)保要求不是很高，在熱收縮標(biāo)簽領(lǐng)域PVC仍是最主要的材料。PVC材質(zhì)的熱收縮膜標(biāo)簽在國內(nèi)飲料行業(yè)的占有率為80％。

2.PET膜（聚酯）：PET膜是國際公認(rèn)的環(huán)保型熱收縮膜材料。它的技術(shù)指標(biāo)、物理性能、應(yīng)用范圍和使用方法均接近PVC熱收縮膜，是目前先進的單向收縮薄膜。其橫向收縮率達(dá)70％，縱向收縮率小于3％且無毒、無污染，是替代PVC最理想的材料。
3.PETG（改性聚酯）：在各種類型的收縮膜中，PETG薄膜環(huán)保、收縮率最高可以達(dá)到78％且能夠預(yù)先調(diào)整收縮率，PETG收縮膜占有較大的市場份額，約為15％～20％。但其原料成本較高，收縮率過大，在使用中受到限制。
4.OPS（取向聚苯乙烯）：這是一種廣泛應(yīng)用的PVC膜的替代品，它的收縮性能好，最高可達(dá)65％，也有利于環(huán)保。與PVC收縮膜相比，0PS收縮膜的環(huán)保性優(yōu)良；與PETG收縮膜相比，0PS收縮膜的價格較低，更經(jīng)濟。0PS收縮膜目前的市場占有率為5％，而且還保持著快速增長的發(fā)展勢頭。
5.PE（聚乙烯）：聚乙烯被公認(rèn)為無毒材料，特別適用于食品、藥品、飲料等行業(yè)的商品標(biāo)簽。可制成高透明、加工性能好、強度大、環(huán)保的熱收縮膜標(biāo)簽。但由于其很穩(wěn)定的非極性性能，印刷適性較差，必須進行表面處理。這就在一定程度上限制了它的大規(guī)模應(yīng)用。

1.印前處理

作為熱收縮膜標(biāo)簽來說，在印制過程中，收縮變形是不可避免的，有時甚至是比較嚴(yán)重的，而且不同方向和位置的收縮變形都有可能不一樣。所以，在印制前如何做好圖文和條碼的收縮變形誤差的設(shè)計，是制作收縮標(biāo)簽區(qū)別于其他印刷品的不同之處。下面就如何處理作簡要分析。
①熱收縮膜的印前處理。
在理論上認(rèn)為，要在塑料薄膜上獲得良好的印刷適性，薄膜的表面張力應(yīng)高于油墨的表面張力，同時表面要有一定的粗糙度以形成吸附力。
而塑料薄膜中聚烯烴類如PP、PE膜屬非極性高分子材料，化學(xué)性能穩(wěn)定，表面張力小，低于油墨的張力．對油墨附著能力差。而有的薄膜雖然表面張力與油墨張力相當(dāng)甚至更高，但其表面光滑，無毛細(xì)孔表面吸附力小，同時各種薄膜在合成樹脂時添加的開口劑抗靜電劑耐老化劑等也會影響薄膜的表面性能，使其印刷適性變差。因此目前多數(shù)收縮膜中都存在一些印刷適性問題。所以為提高薄膜表面的印刷適性，必須對印刷性能差的薄膜表面進行預(yù)處理，提高表面張力和表面吸附力。常用的方法有電暈處理，等離子處理，化學(xué)處理，涂層處理法等等。
